01 · 真實畫面
這是工具實際算出來的樣子。
下面三張都是從上線中的工具直接截下來的，沒有修圖、沒有示意。

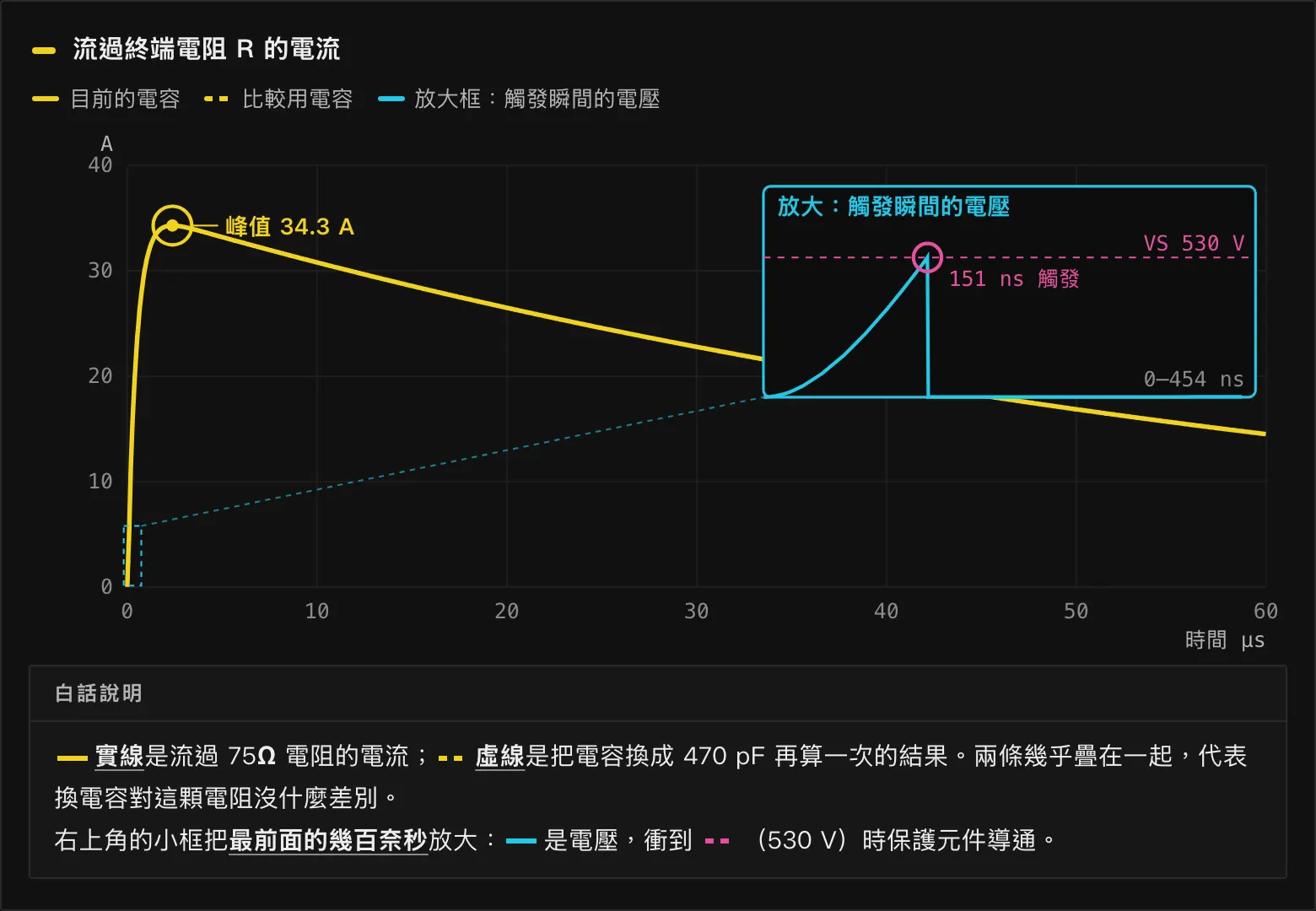

突波波形
4 kV 打進網口，終端電阻吃多少電流與能量，保護元件離額定多遠。

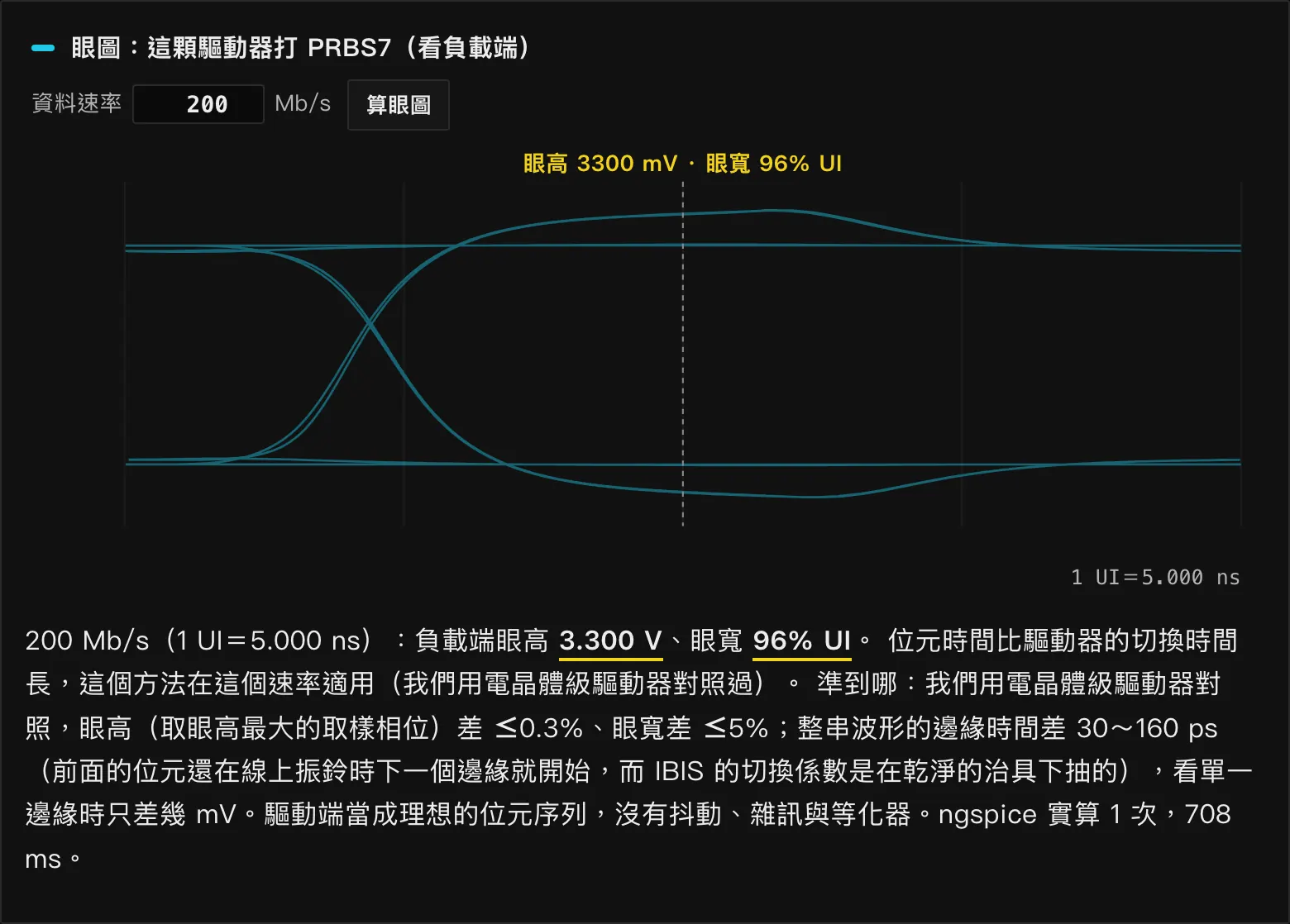

IBIS 眼圖
讀原廠 .ibs，直接跑 PRBS7 看負載端眼高、眼寬。

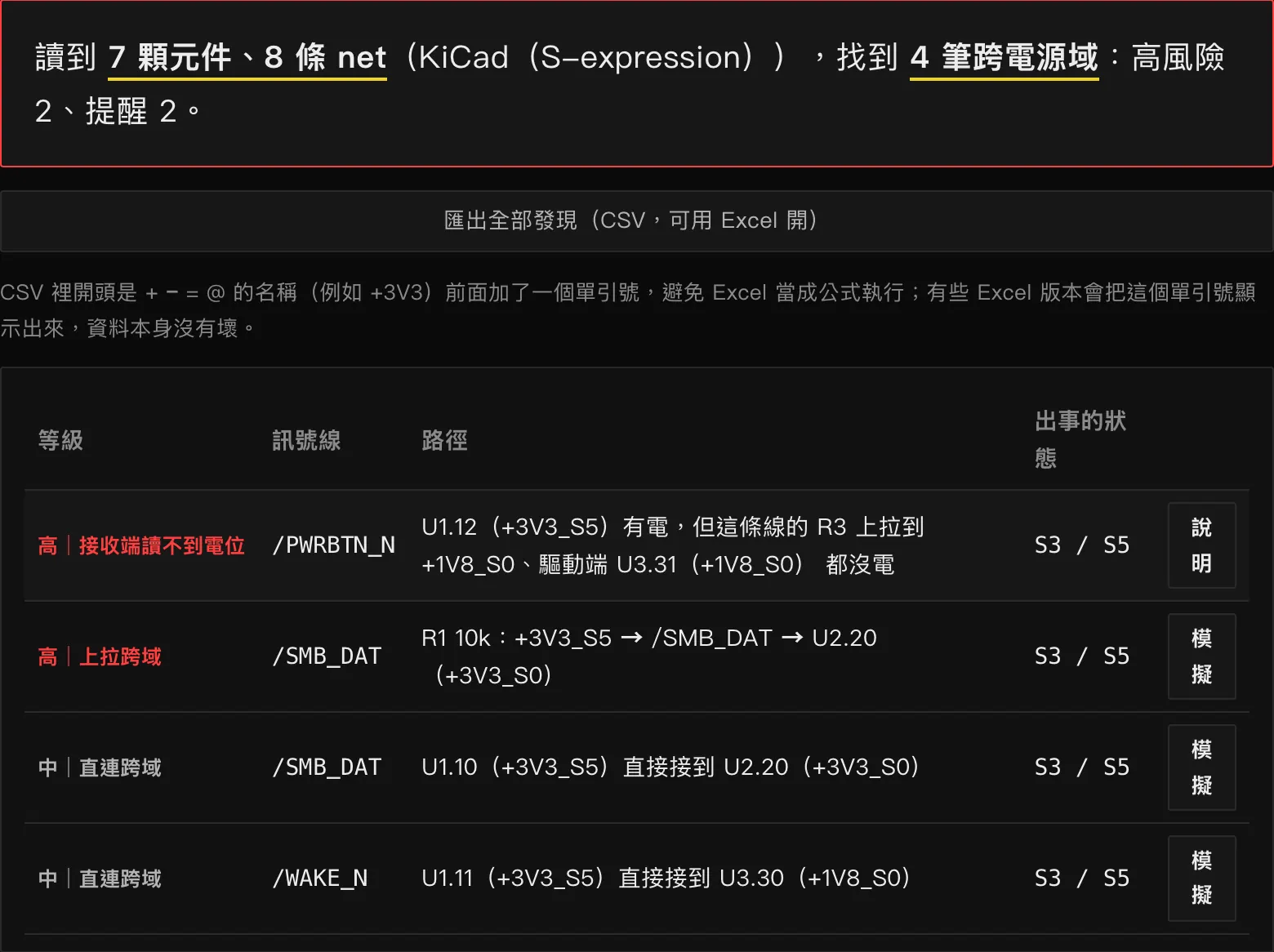

網表檢查結果表
貼上 netlist，列出睡眠時會倒灌、讀不到電位的訊號線，點一筆就直接模擬。
突波、ESD、阻抗先算對

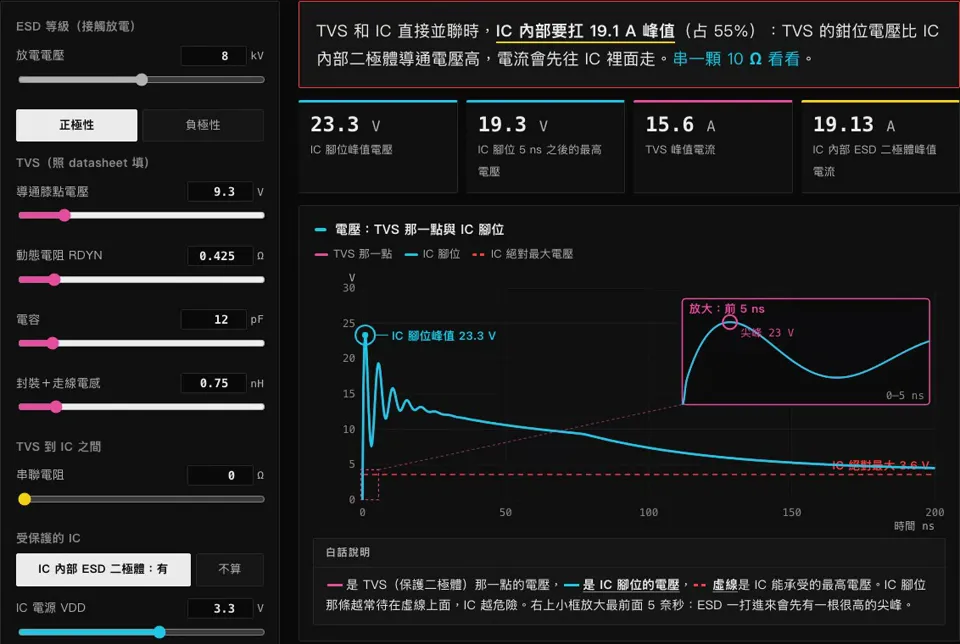

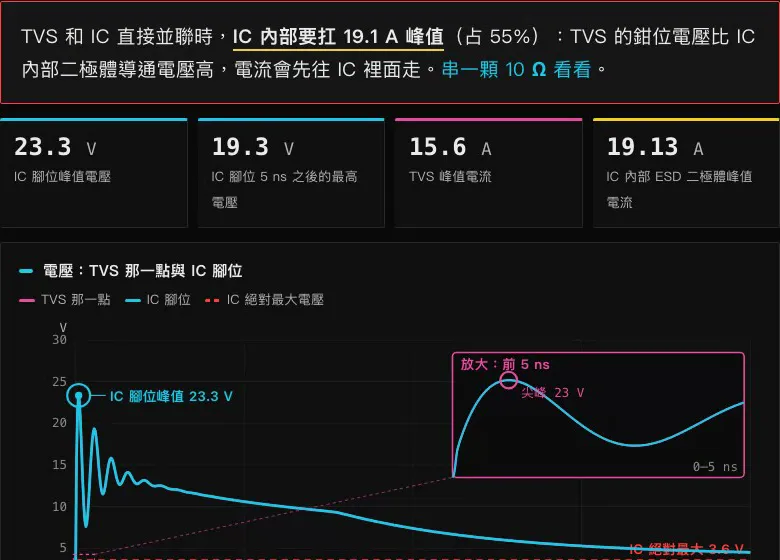

TVS 跟 IC 並聯時，IC 內部反而扛 19.1 A，你的板子呢？
突波、ESD、倒灌、阻抗、串音、電源完整性——24 個電路計算器，填你自己的元件值就重算。每個結果旁邊都列出：跟哪份規範或原廠數據比過、差多少。
下面三張都是從上線中的工具直接截下來的，沒有修圖、沒有示意。
4 kV 打進網口，終端電阻吃多少電流與能量，保護元件離額定多遠。
讀原廠 .ibs，直接跑 PRBS7 看負載端眼高、眼寬。
貼上 netlist，列出睡眠時會倒灌、讀不到電位的訊號線，點一筆就直接模擬。
這些問題都有答案，只是常常等到板子回來才被問到。在這裡，畫板之前就能先算一次。
用我的元件值算一次（免費）每個工具都附一張成績單：我們算出多少、對照值是多少、對照值出自哪份規範或原廠文件、誤差多少。全部加起來 316 項。對照不上的地方我們也列出來，並寫清楚這個工具算得到哪裡、算不到哪裡。
| 項目 | 我們算出 | 對照值 | 誤差 | 對照來源 |
|---|---|---|---|---|
| 電壓波前時間 | 1.19 µs | 1.2 µs | -0.49% | IEC 61000-4-5 標稱 1.2/50 µs；定義 1.67×(t90−t30) |
| 電壓持續時間 | 51.63 µs | 50 µs | +3.26% | IEC 61000-4-5 標稱 1.2/50 µs；第 3 版定義 50%→50% |
| 等效輸出阻抗 Vpk/Ipk | 1.96 Ω | 2 Ω | -2.17% | IEC 61000-4-5：開路峰值電壓／短路峰值電流＝2 Ω |
以上是突波產生器成績單的其中三列，原樣取自工具頁。 完整 316 項 →（免登入可看）
工程計算工具不該要你相信它。它該讓你自己判斷要不要信。
用我的元件值算一次（免費）每一個都能填你自己的元件值、即時重算。標「製作中」的還不能用，我們不把沒做完的東西放上來充數。
打進來的能量，每顆元件各扛多少。
上電、暫態、漣波、阻抗一次看清楚。
線寬、串音、過孔，到眼圖。
上拉、倒灌、晶振，常見的小坑。
貼上你的 netlist，直接找問題。
所有計算都在你的瀏覽器裡跑。你上傳的 netlist、.s2p、.ibs，只在你自己的瀏覽器裡讀；我們的伺服器不跑模擬，也不存你的電路資料。

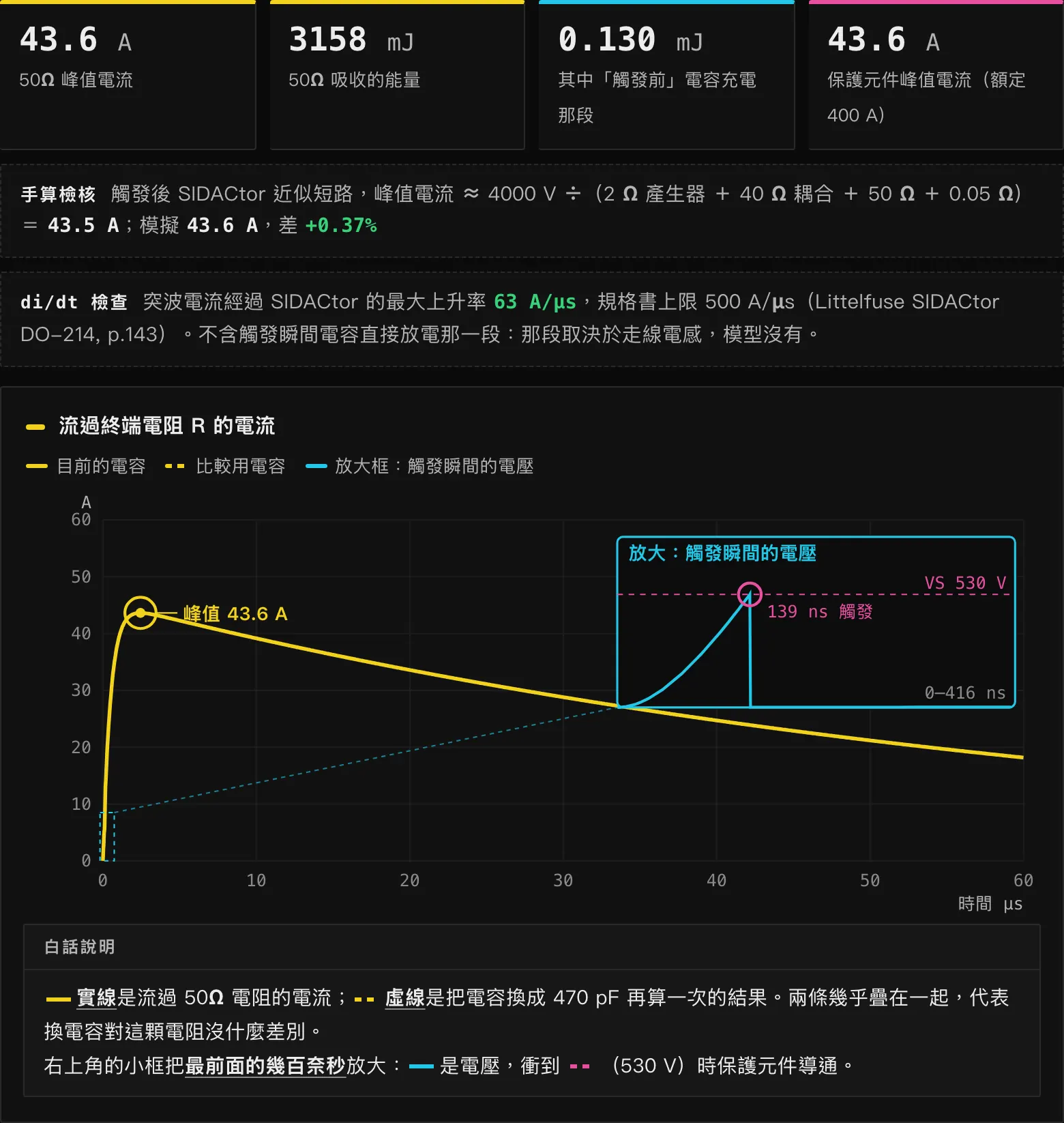

我們自己實測了一次：載入工具之後把網路整個切斷，在突波工具把終端電阻從 75 Ω 改成 50 Ω。
峰值電流從 34.3 A 變成 43.6 A（手算 4000 V ÷ (2＋40＋50＋0.05 Ω) ≈ 43.5 A），斷網期間瀏覽器沒有送出任何網路請求。
你也可以自己驗證：算到一半把網路關掉，再按一次重算。
模擬引擎：ngspice（在瀏覽器裡執行）。實測方式：Playwright 瀏覽器、載入後 setOffline、改參數、比對結果。
用我的元件值算一次（免費）
24 個計算器、成績單全部開放，不用登入、不限次數，可讀 netlist／.ibs／.s2p。想把某組設定和驗證來源寄到信箱，每個結果旁有按鈕，留 email 即可。註冊會員（驗證 email）每月 1 次 AI 審圖。
單點公式的計算器很好用，算線寬、算電容就夠。我們多做的是兩件事：第一，在你的瀏覽器裡跑瞬態 SPICE 模擬，處理突波、ESD、跨電源域倒灌、IBIS 眼圖這類單一公式算不出來的問題，也能讀你自己的 netlist、原廠 .ibs、.s2p。第二，每個結果都附一張成績單，列出跟哪份規範或原廠數據對照過、差多少。
全部計算器免費，不用登入。AI 審圖：註冊會員（驗證 email）每月 1 次免費，Pro（NT$199／月）每月 20 次並含 API，驗證報告 PDF 即將推出；你的電路資料本來就不在我們這裡，所以也沒有東西要刪。
計算全部在你的瀏覽器裡進行，上傳的 netlist、.s2p、.ibs 只在你的瀏覽器裡讀，伺服器不跑模擬、不存你的電路資料。我們存的只有你的 email 和會員狀態，詳見隱私權政策。
可以。價格含稅，個人 Pro 與團隊方案都能在結帳頁填統編，電子發票會自動寄到你的信箱。
每個工具頁都寫了「適用範圍」：它算得到哪裡、算不到哪裡，以及成績單上每一項的誤差。這是設計階段的預估工具，不能取代實測與認證測試。如果你發現某個結果跟你的實測或原廠數據對不上，請把參數寄到 [email protected]，我們會對照查清楚，確認是工具的問題就修正，並更新那張成績單。
